Description de produit détaillée

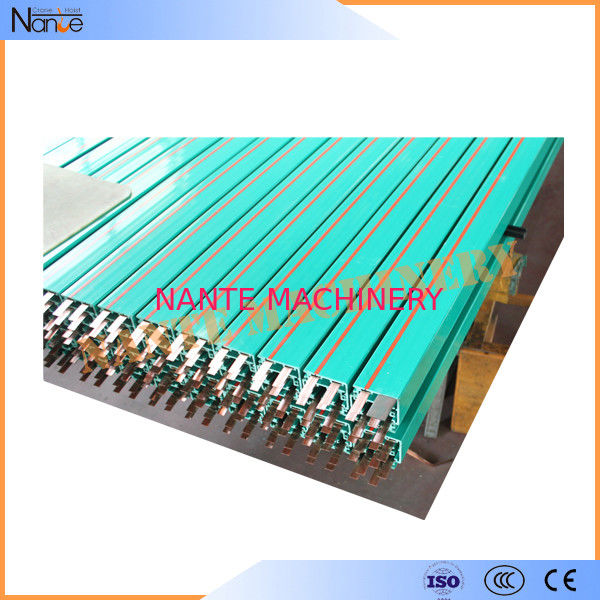

Rails inclus de conducteur de PVC, Boxline vert autoextinguible
Détails rapides
- De longueur standard ; 4m ou 6m.
- Courant : 35A~240A
- Matériel de conducteur : cuivre
- Espacement de soutien : 1.2m
Description de produit détaillée
La ligne incluse de boîte de poteaux des rails 4 de conducteur a été employée avec succès depuis de nombreuses années et sans interruption améliorée et adaptée en conformité avec les derniers produits de pointe. Ils sont des lignes de conducteur dans un logement rigide de PVC avec différentes sections transversales de cuivre pour les courants évalués de 40-200 A. Les collecteurs de courant, fonctionnant dans des roulements à billes, sont guidés par le logement. L'alimentation secteur est transférée par les balais de charbon ressort-stockés.
Application
Les étendues des applications de rail de puissance de HFP ont enfermé le système de conducteur
1. L'EOT tend le cou
2. Les gens se déplacent
3. Équipement de but spécial
Caractéristiques de conception
La résistance et l'assemblage simple de disposition et à la corrosion compacts sont ses caractéristiques essentielles.
Logement
Colorez le vert, logement de PVC pour 4 conducteurs. Section standard 4 M.
D'autres sections sont disponibles.
Le conducteur moulu est identifié par code couleurs international.
Mettez renverser empêché par la conception du collecteur et le logement en phase.
Accouplements
Par des chapeaux de joint de PVC.
Ensembles d'alimentation
Retour à la ligne ou alimentations d'extrémité.
Montures
Les extrémités ouvertes du powerail sont fermées par des montures pour HFP.
Cintres
Les parenthèses standard pour que l'attachement de powerail tende le cou des poutres sont disponibles.
Powerail avec des cintres de glissement et de fixpoint.
Distance standard entre les points de suspension pour les installations d'intérieur et extérieures : 1200mm.
Collecteurs de courant
Les collecteurs de courant sont faits de fibre de verre renforcée de polyester, pour de haute résistance et léger.
Les balais de charbon à ressort maintiennent le contact uniforme.
Câbles se reliants et bras articulés ou flexibles de remorquage inclus.
Collecteurs de double courant pour des applications de transfert et un ampérage plus élevé.
Rails inclus de conducteur de PVC
Paramètres HFP56-4 techniques
| Modèle |
Polonais non. |
En coupe |
Courant maximal |
Fuite-distance |
Tension maximale |
Résistance |
Dimensions (H * W) |
Poids |
| HFP56-4-8/35 |
4 |
8 |
35 |
35 |
600 |
1,944 |
73*56 |
2,09 |
| HFP56-4-10/50 |
4 |
10 |
50 |
35 |
600 |
1,656 |
73*56 |
2,16 |
| HFP56-4-12/65 |
4 |
12 |
65 |
35 |
600 |
1,321 |
73*56 |
2,23 |
| HFP56-4-15/80 |
4 |
15 |
80 |
35 |
600 |
1,137 |
73*56 |
2,3 |
| HFP56-4-20/100 |
4 |
20 |
100 |
33 |
600 |
1,011 |
73*56 |
2,43 |
| HFP56-4-25/120 |
4 |
25 |
120 |
33 |
600 |
0,713 |
73*56 |
2,56 |
| HFP56-4-35/140 |
4 |
35 |
140 |
33 |
600 |
0,522 |
73*56 |
2,95 |
| HFP56-4-50/170 |
4 |
50 |
170 |
33 |
600 |
0,337 |
73*56 |
3,25 |
| HFP56-4-70/210 |
4 |
70 |
210 |
33 |
600 |
0,265 |
73*56 |
3,85 |
| HFP56-4-80/240 |
4 |
80 |
240 |
30 |
600 |
0,223 |
73*56 |
4,16 |
| HFP56-3-10/50 |
3 |
10 |
50 |
45 |
600 |
1,656 |
73*56 |
1,95 |
| HFP56-3-15/80 |
3 |
15 |
80 |
45 |
600 |
1,137 |
73*56 |
2,13 |
| HFP56-3-20/100 |
3 |
20 |
100 |
45 |
600 |
1,011 |
73*56 |
2,24 |
| HFP56-3-25/120 |
3 |
25 |
120 |
45 |
600 |
0,713 |
73*56 |
2,37 |
| HFP56-3-35/140 |
3 |
35 |
140 |
45 |
600 |
0,522 |
73*56 |
2,63 |
| HFP56-3-50/170 |
3 |
50 |
170 |
45 |
600 |
0,337 |
73*56 |
3,02 |
|
Système à rails de conducteur de Multiple-Polonais de série de HFP
|
|
Tension maximale
|
600v
|
Résistance de la flexion
|
² ±10% de 75N/mm
|
|
Résistance diélectrique
|
30-40kv/mm
|
Résistance à la traction
|
² ±10% de 40N/mm
|
|
Résistance spéciale
|
5×1015 Ohm×cm
|
Résistance de fuite
|
CTI600-2,7
|
|
Résistance extérieure
|
1013 Ohm×cm
|
Conception et norme de fabrication
|
GB7251.2-2006
|
|
Distance entre chaque parenthèse de suspension (m)
|
1,2
|
Longueur de rail par morceau (m)
|
4
|
|
Ignifuge
|
Particules flamboyantes de la classe B1-no, autoextinguibles
|
|
Température ambiante permise
|
Isolation standard -30℃- +70℃|Isolation à hautes températures -20℃- +115℃|Isolation -40℃- +80℃ de basse température
|
